快速成型3D打印作业

说说想法

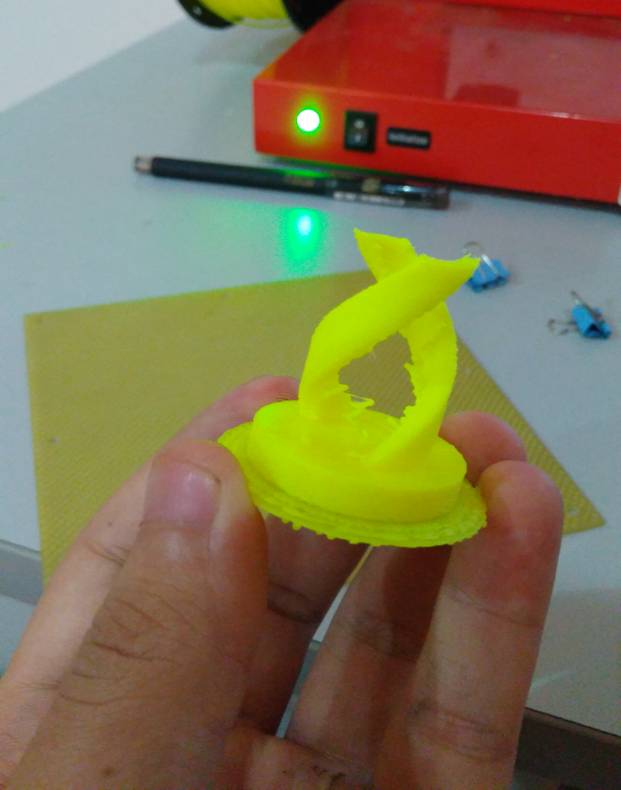

在知道3D打印作业的一开始我便想到了双螺旋结构，一方面是有美感，另一方面是因为有足够的难度。

3D打印目前局限性还太大，打印速度慢、打印材料有限制、打印的物品的颜色单一且结构属性差，较难应用于实际需求，即使是用于目前的艺术造型方面也有较高的应用难度。

所以要在简单的建模工作条件下做出比较有艺术价值的造型，让我产生构思的只有行星齿轮和双螺旋结构。

最初，我对整体模型的设想是底部上的双螺旋臂逐渐靠拢变成人类的双腿，最终衍生出一个天空伸出手的人。但实际制止中发现ug这样的工程类软件做人物模型的工作还是太累了一些，便把复杂的设想都移除。

关于软件

在制作模型之前，我考虑过用solidworks，但印象里那个软件十分占用硬盘空间，而且校园网上没得下，去网上下需要等不少时间，所以选择了校园网FTP上的UG。我以前在一个学长那里听说过UG，他评价这是个比较全面的软件。我也试着用过一下CAD，那个画立体图形很麻烦，而solidworks画平面没感觉。

在网上多番查找终于找到了方法成功安装了UG的破解版。

实践操作

在图形图像上定义3D模型其实就是定义空间坐标中的点线位置而已，只是说不同软件有不同的表达方式。solidworks就是在平面上画出草图，然后草图拉伸出体，然后体的其他面都可以作为草图继续画并拉伸出新的体。而UG当中则首先是定义平面，就我习惯上而言，从俯视视角建立第一个平面，以方便于向Z轴方向拉伸物体。

在画出底座之后，我很快遇到第一个很麻烦的问题了。

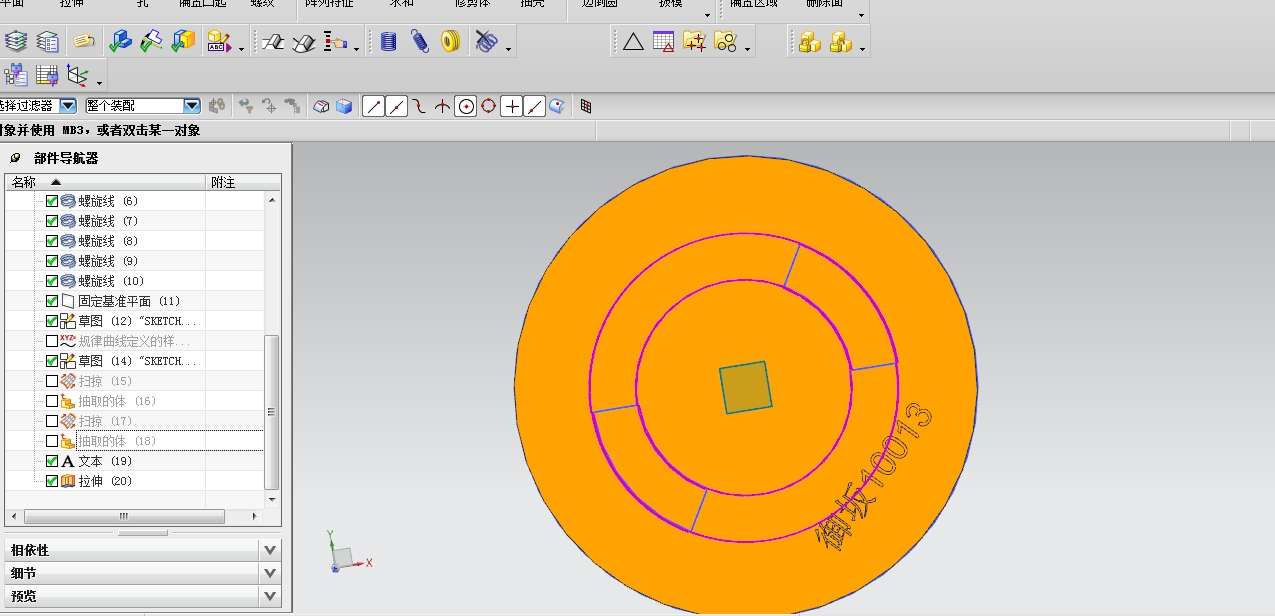

（这里是两个圆，半径相差5毫米，在圆上取出互为镜像的两个圆弧上的块，取四角的点向z轴方向按照相同角度拉出螺旋线。）

如何拉伸出双螺旋体。最开始我的策略是画出螺旋线，然后将拉伸工具按照螺旋线的某种参数拉伸出螺旋旋转的支柱，不过很明显我的想法没有完全和软件制作者想到一块去。

这种拉伸的方法不管怎么拉伸，拉出来的都是按照直线向Z正方向增涨的体，这种拉伸最多能够以螺旋线上的某一个点的参数为参考，拉出从面上到点方向的一个斜体。

在多次查阅网络资料之后还是没有找个合理的方案。

但查阅工程中看到的绘制管道和弹簧中让我感到有某种联系。

于是我试着创建一个大弹簧，然后在他的属性当中看到了一个工具——扫掠。

扫掠便是以某个线或图形按照某一参数扫出一个面。

很简单的，使用底层上的线和空间中的螺旋线，就扫出了一个螺旋的面。这里需要提醒在扫掠的参数线中可以创建一个新集，让整个扫掠过程参照两个线进行，直接扫掠出了螺旋柱体。

接下来是打印。但在打印之前我才发现了自己还有个没有注意的地方，扫掠只能扫掠出一个物体的表面积，也就是说，这个物体是没有实体的，是空心的！

所以还需要抽取出实体。

3D打印操作注意

一般流程：

graph TD
A[初始化平台] --> B[设置高度]
    B --> C[查看喷头和平台各角，注意不要碰到夹子。]
    C --> D[预热平台]
    D --> E[平台需要处理孔中塑料，否则容易在打印中因喷头碰到底层而导致打印底层松动。]
    E --> F[打印预览时间。]
    F --> G[开始打印。]
    H[竖向流程图]

来自3D打印操作手册

打印中注意高温危险！ABS打印材料在燃烧时有有毒气体放出。

打印机属性

材料：ABS&PLA
厚度：0.2—0.4mm
速度：10—100立方厘米每小时
尺寸：140140135毫米
文件格式：stl

注意：断电前请扶着平台。

注意：卡夹位置。
